熱處理
金屬熱處理是機(jī)械制造中的重要工藝之一，它在不改變工件的形狀和整體的化學(xué)成分，通過(guò)改變金屬材料表面或內(nèi)部的組織結(jié)構(gòu)，獲得所需的力學(xué)性能、物理性能和化學(xué)性能，從而提高了零部件的壽命和質(zhì)量。

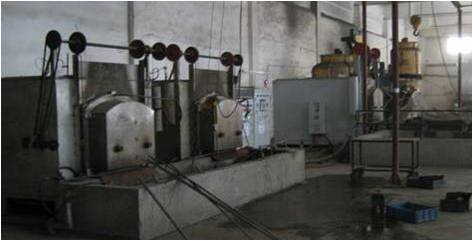

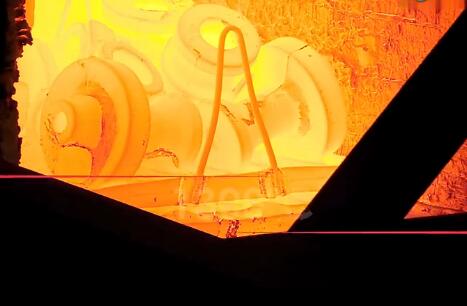

精誠(chéng)公司擁有自己的熱處理車間及豐富的工藝經(jīng)驗(yàn)，可以進(jìn)行退火、回火、淬火等熱處理工藝。我們一站式的生產(chǎn)服務(wù)體系，可有效縮短產(chǎn)品生產(chǎn)周期，并提供質(zhì)量穩(wěn)定的批量產(chǎn)品。因此為客戶節(jié)約了成本。

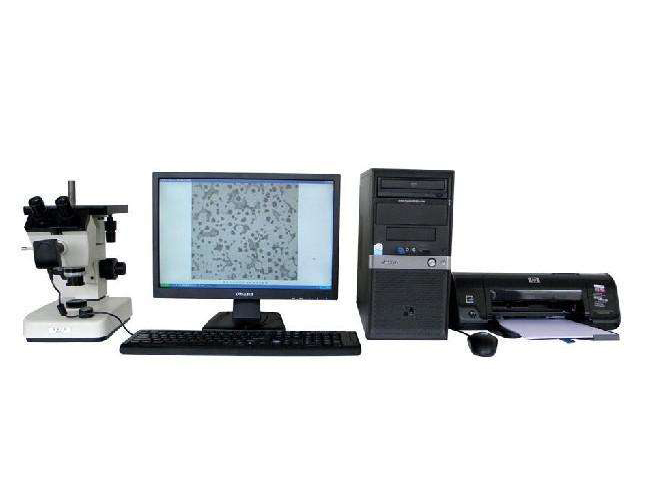

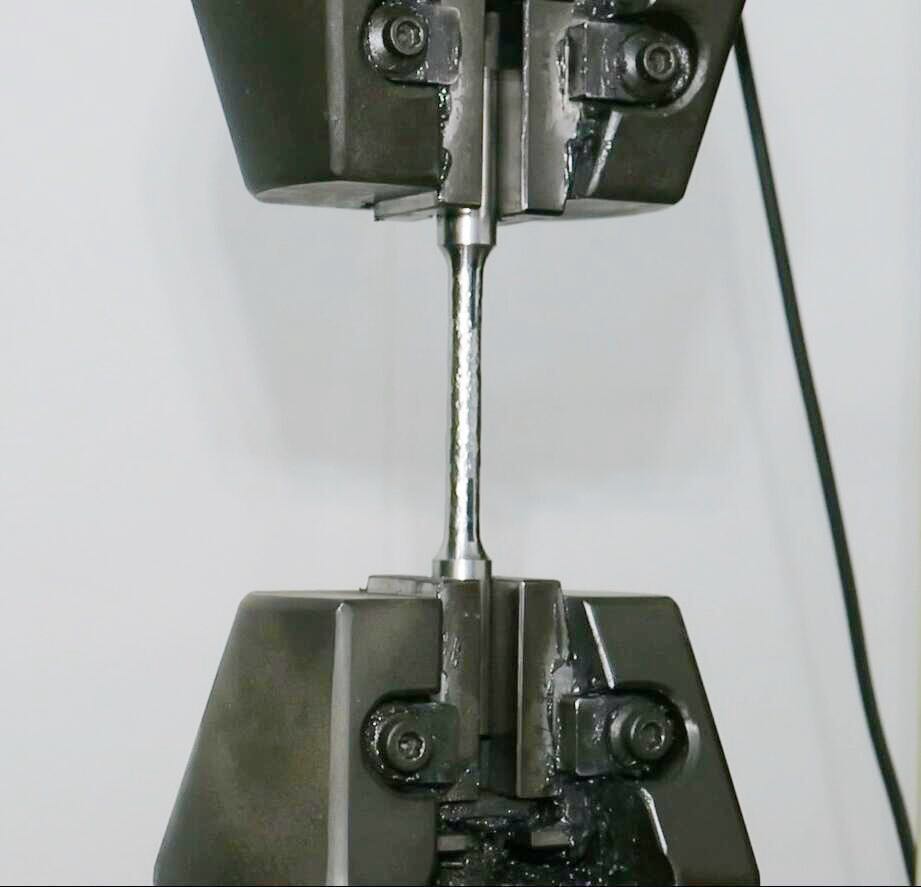

| 熱處理 | 材料 | 機(jī)械性能 | ||||
| 拉伸強(qiáng)度 | 屈服強(qiáng)度 | 延伸率 | 硬度 | 備注 | ||
| （Rm）（Mpa） | （Rp0.2）（Mpa） | A（%） | ||||
| 固溶處理 | CF8 | ≥485 | ≥205 | ≥35 | 22HRC max | |
| 固溶處理 | CF8M | ≥485 | ≥205 | ≥30 | 22HRC max | |
| 固溶處理 | 304 | ≥485 | ≥205 | ≥35 | ||
| 固溶處理 | 316 | ≥485 | ≥205 | ≥30 | 22HRC max | |
| 固溶處理 | 316L | ≥485 | ≥205 | ≥30 | 22HRC max | |

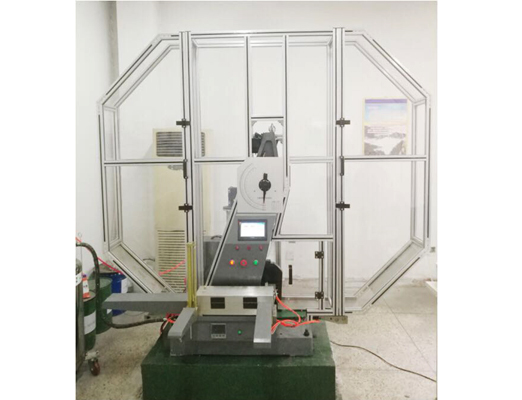

| 正火 | 1.0619 | 420-600 | ≥240 | ≥22 | AKV＞27J | |

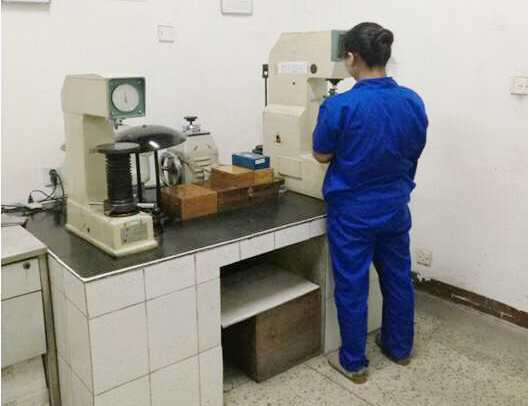

| 860℃退火 | 1.0503 | 207HB max | ||||
| 860℃退火 | 1.1191 | 207HB max | ||||
| 860℃退火 | 1.2717 | 250HB max | ||||
| 860℃退火 | 1.7225 | 241HB max | ||||
| 860℃退火 | 1.8519 | 248HB max | ||||

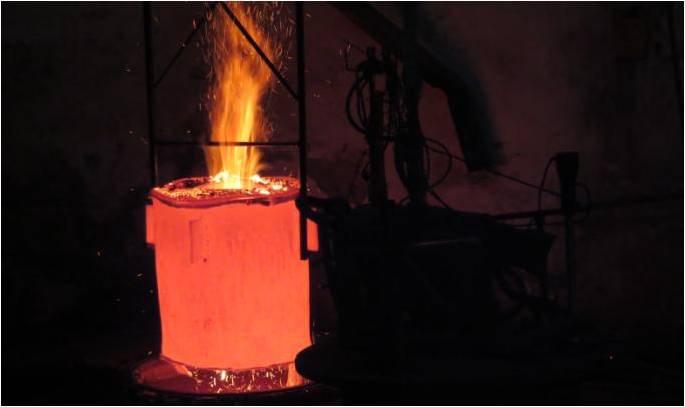

| 淬火 | 1.4122 | ≤950 | ||||
| 淬火+回火 | GX38CrMoV5-1 | 30-40 HRC | ||||
| 滲碳+回火 | C43 | 165-215 HB | ||||
| 正火+回火 | 1.4027 | 590-790 | ≥440 | ≥12 | 170-240 HB | |
